Genialny w swojej prostocie pomysł daje wielkie możliwości
Naukowcy z Uniwersytetu w Sussex (Wielka Brytania) postanowili jako pierwsi po prostu poskładać, i pozaginać grafenowe struktury. Myślano już oczywiście nad budowaniem w 3D, ale raczej w formie warstw. Rozwiązanie z zagięciami jest proste, ale jeszcze nikt nie podszedł do tematu w ten sposób. Grafenowy nanomateriał po składaniu zachowywał się jak tranzystor. Struktura jest tak mała, że przy jej wykorzystaniu można by tworzyć około sto razy mniejsze chipy niż ma to miejsce obecnie.

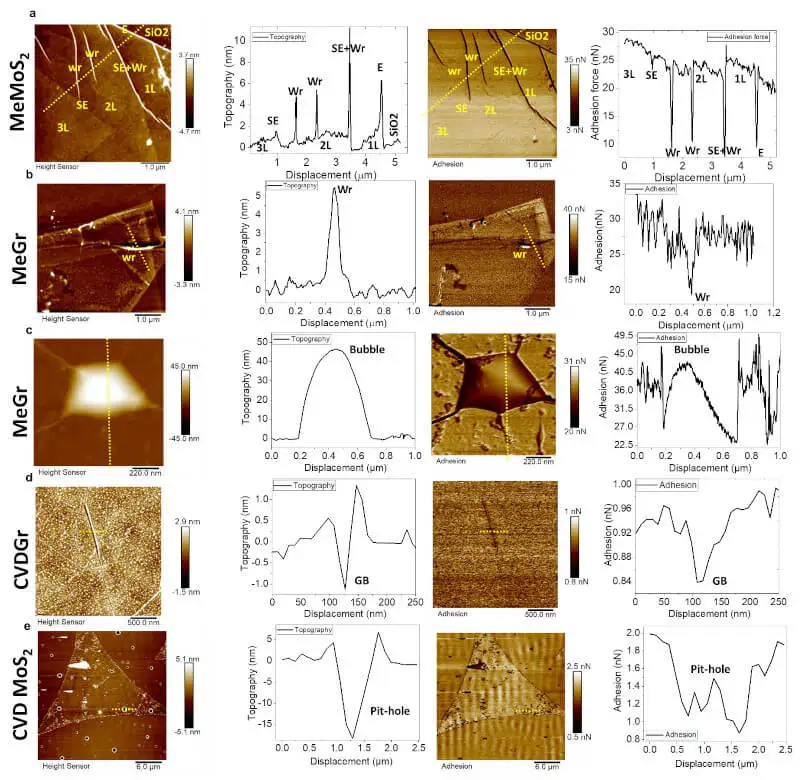

foto. ACS Nano journal
Główny autor pracy z ACS Nano poświęconej tym badaniom (Dr Manoj Tripathi z Uniwersytetu z Sussex) stwierdził, że „Zamiast dodawać obce materiały do urządzenia, pokazaliśmy że możemy tworzyć struktury z grafenu i innych materiałów 2D, po prostu dodając celowe załamania do struktury. Wykonując tego rodzaju zagięcia, możemy stworzyć elementy elektroniczne takie jak tranzystory lub bramki logiczne.” Z tego powodu nie trzeba używać dodatkowych materiałów, a wszystko wystarczy przeprowadzić w temperaturze pokojowej. To oszczędności i mniejsze skomplikowanie.
Mniejsze urządzenia, większa moc obliczeniowa
Profesor Alan Dalton z działu matematyki i fizyki Uniwersytetu Sussex stwierdził nieco żartobliwie, że „Tworzymy w sposób mechaniczny załamania w warstwie grafenu. To trochę jak nano-origami.” Mimo lekko humorystycznej nazwy nawiązującej do sztuki składania papieru, możliwości są świetnie nie tylko w kwestii pomniejszania i uproszczenia produkcji chipów. Z jednej strony urządzenia mogą być mniejsze z zachowaniem tych samych możliwości, ale tak małe w stosunku do obecnej technologii elementy, mogły by być też po prostu mocniej upakowane w typowej przestrzeni. Już teraz zwiększamy wydajność tworząc chipy z większą liczbą tranzystorów, a co dopiero moglibyśmy osiągnąć przy ich zmniejszeniu o sto razy!
Zobacz również: Okna i ekrany dotykowe z przezroczystego drewna. Rewolucyjny materiał
Źródło: ACS Nano journal / University of Sussex / Foto tytułowe: unsplash
